一、產品概述
1、活動彎頭是固井和壓裂設備中高壓流體控制元件。是改變施工管線連接方向和便于管線連接的管件。廣泛地被使用在酸性作業環境（不包括含CO2、H2S酸性氣體的作業環境）中高壓排出管線、輸入管線、臨時液流管線、試井管線以及其他的高壓工況下輸送液流的管線中使用。
2、活動彎頭各技術參數和性能均符合API 6A規范。其產品規范級別為PLS3，性能級別為PR1，有1 "~4"，額定工作壓力35MPa～105MPa，工作溫度－29℃～121℃(PU級)。
3、可提供十種不同型式，可以一種方向、兩種方向和三種不同方向旋轉360度，可提供常溫、低溫和含硫氣體條件下的各種型號的活動彎頭及修理包，它可以與SPM公司的同類產品互換。
二.設計特點
活動彎頭采用高強度合金鋼，經特殊熱處理工藝制造。它采用獨特的彈道、鋼球結構，確保活動彎頭有良好的轉動性能和抗沖擊性能。Acme螺紋連接，使它具備拆卸方便、快捷，連接牢固、可靠的特點。多重的密封設計和極高的加工精度，確保活動彎頭的密封性能。
1.90度活動彎頭由錘擊由壬連接，具有靈活、快速上緊，下卸和耐壓、密封的特點，方便運輸和儲存；
2.長半徑活動彎頭三排球道設計，能有效地承受重載及徑向負荷。使得承壓時平穩，承受多變負荷時，
管線中振動較小；
3.各聯接尺寸完全等同FMC公司在固井、壓裂設備中的同類產品，互換性強；
4.壁厚均勻，使用壽命長，輸送流體更暢；
5.密封件采用氫化丁晴橡膠制造，密封性能良好；
6.密封件帶有金屬放噴環，同時設計有泄壓孔。在密封件出現滲漏時會自動減壓防止壓力累積在球道腔
內，使用安全性大大提高；
7. 高壓活動彎頭的現場維修通常只需要偶爾添加潤滑油就可保證其正常的工作。
三、活動彎頭主要技術參數

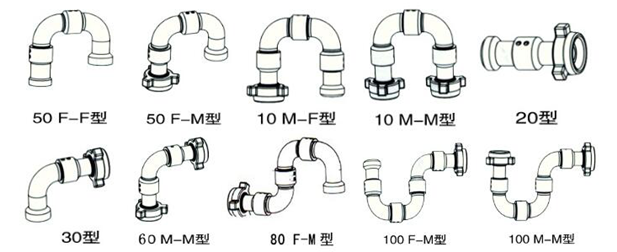

1、活動彎頭各種由壬連接有：10型、20型、30型、40型、50型、60型、70型、80型、90型、100型，常用連接方式如下：

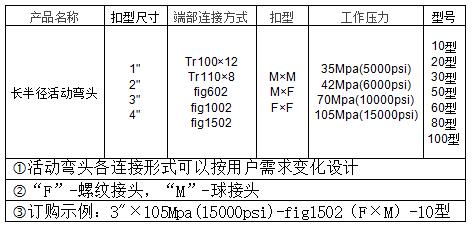

2.常用高壓活動彎頭規格型號：

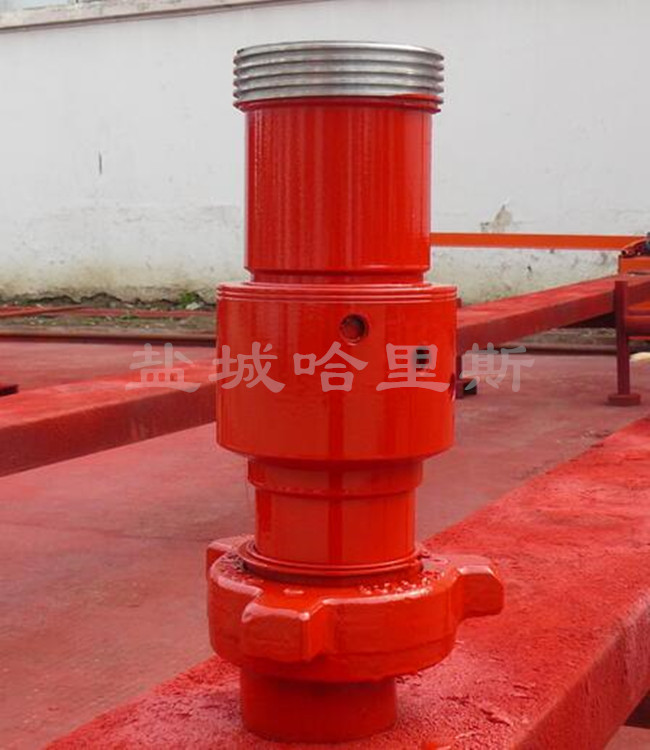

四、發貨現場照片
